　　空氣能熱泵熱水工程系統管道水力計算標準

　　空氣能熱泵熱水工程系統主水管選擇完后必須進行水力計算，若水側管路阻力大于所選水泵揚程，則必須重新選擇較大的水泵，或者將水管加大一個尺寸。

　　空氣能熱泵熱水工程系統水力計算具體內容請參考專業書籍及設計規范。

　　☆以下是關于空氣能(源)熱泵熱水工程系統水力計算公式——海澄一威廉公式簡單的應用。

　　根據《建筑給水排水設計規范》(GB50015—2003)，用空氣能熱泵熱水工程系統水力計算公式——海澄一威廉公式進行沿程水頭損失計算。

　　式中i一單位管道的水頭損失，mH20/m;

　　q一流量，m3/s;

　　dj一管道計算內徑，m;

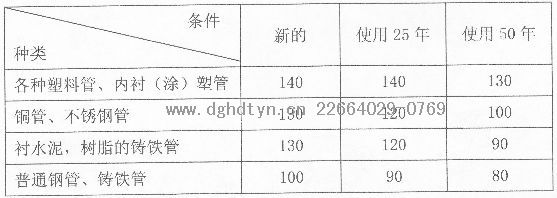

　　C一海澄一威廉系數(見下表)。

　　注：當空氣能熱泵熱水工程系統管徑為DN15～20時流速限于1.Om/S，當太陽能熱水工程系統管徑為DN25～40時流速限于1.2m/S，當太陽能熱水工程系統管徑為DN50～70時流速限于1.5m/S，當太陽能熱水工程系統管徑為DN80及其以上時流速限于1.8m/S。

　　☆空氣能熱泵熱水工程系統局部水頭損失：宜按管道的連接方式，采用管(配)件當量長度法計算。當管道的管(配)件當量長度資料不足時，可按下列管件的連接狀況，按管網的沿程水頭損失的百分數取值：

　　(1) 空氣能熱泵熱水工程系統管(配)件內徑與管道內徑一致，采用三通分水時，取25%～30%;采用分水器分水時，取15%～20%。

　　(2) 空氣能熱泵熱水工程系統管(配)件內徑略大于管道內徑，采用三通分水時，取50%～60%;采用分水器分水時，取30%～35%.

　　(3) 空氣能熱泵熱水工程系統管(配)件內徑略小于管道內徑，管(配)件的插口插入管口內連接，采用三通分水時，取70%～8%;采用分水器分水時，取35%～40%。
